Závitová měrka 58 listů, metrická 60°, Whitworth 55° a G/BSP K-MET | 1148
Kód: 1148Detailní popis produktu
K-MET 1148 – univerzální závitová měrka se 58 listy

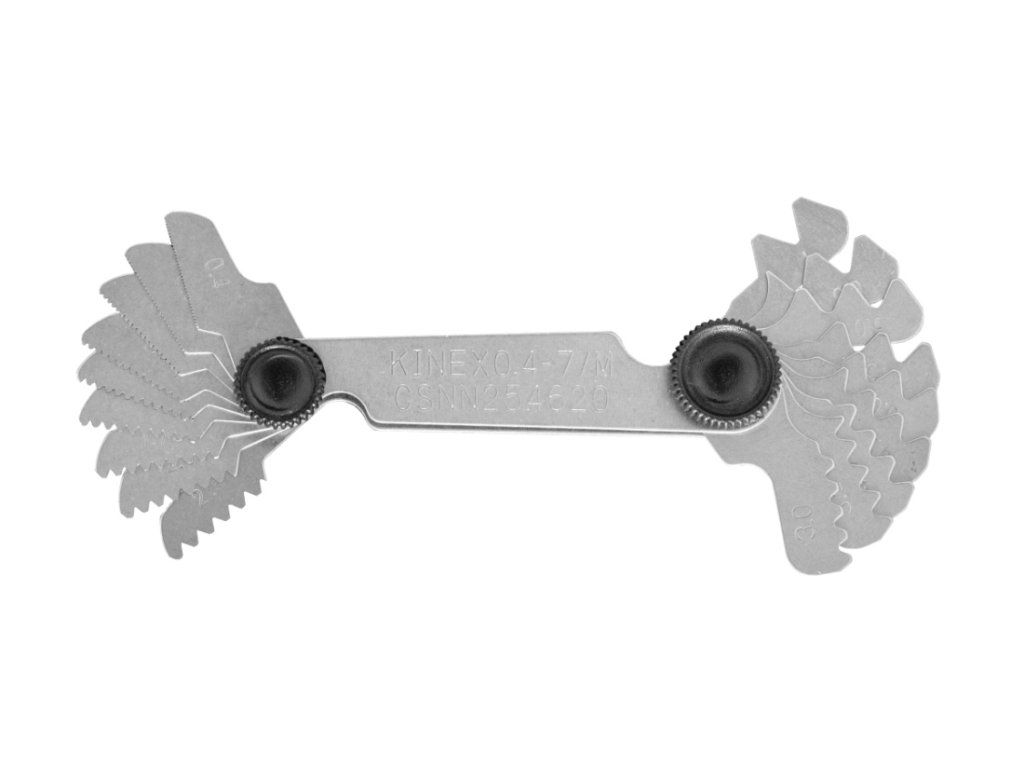

Profesionální závitová měrka K-MET 1148 umožňuje rychlé určení a kontrolu metrických závitů 60°, Whitworthových závitů 55° a trubkových závitů G/BSP. Celkem obsahuje 58 měřicích listů a je vhodná pro dílnu, servis, údržbu, výrobu i kontrolu závitových součástí.
Hlavní výhody
Široký rozsah pro nejčastěji používané metrické, Whitworthovy a G/BSP závity.
24 listů pro kontrolu stoupání závitu v rozsahu 0,25 až 6 mm.
28 listů pro závity udávané počtem závitů na palec – TPI.
6 listů pro trubkové závity: 8, 10, 11, 14, 19 a 28 TPI.
Jak závitovou měrku používat?
Jednotlivé listy postupně přikládáte k profilu měřeného závitu. Správný list je ten, jehož zuby přesně zapadnou do závitu po celé kontrolované délce bez viditelné mezery. Z označení listu následně zjistíte stoupání závitu v milimetrech nebo počet závitů na palec (TPI).
Čísla 8, 10, 11, 14, 19 a 28 na listech neoznačují přímo velikost závitu G 1/4", G 3/8", G 1/2" apod. Udávají počet závitů na palec (TPI). Pro jednoznačné určení jmenovité velikosti G závitu je proto vhodné kromě stoupání změřit také jeho průměr.
Příklady měření G závitů
| Závit | Počet závitů / palec | Použitý list měrky |
|---|---|---|
| G 1/4" | 19 TPI | 19 |
| G 3/8" | 19 TPI | 19 |
| G 1/2" | 14 TPI | 14 |
| G 3/4" | 14 TPI | 14 |
| G 1" | 11 TPI | 11 |
Metrické závity 60° – 24 listů
Metrická část měrky udává stoupání závitu přímo v milimetrech.
0,25 • 0,30 • 0,35 • 0,40 • 0,45 • 0,50 • 0,60 • 0,70 • 0,75 • 0,80 • 0,90 • 1,00 • 1,25 • 1,50 • 1,75 • 2,00 • 2,50 • 3,00 • 3,50 • 4,00 • 4,50 • 5,00 • 5,50 • 6,00 mm
Whitworth 55° – 28 listů
Whitworthova část slouží ke kontrole závitů s profilem 55°. Hodnota na listu vyjadřuje počet závitů na délku jednoho palce – TPI (Threads Per Inch).
4½ • 5 • 6 • 7 • 8 • 9 • 10 • 11 • 12 • 13 • 14 • 16 • 18 • 19 • 20 • 22 • 24 • 25 • 26 • 28 • 30 • 32 • 36 • 40 • 48 • 60 • 62 TPI
G / BSP závity – 6 listů
Tato část je určena pro rychlou kontrolu stoupání běžných trubkových závitů. Protože několik různých jmenovitých velikostí G závitu používá stejné stoupání, samotný údaj TPI nemusí vždy stačit k přesnému určení velikosti závitu.
Technické údaje
| Výrobce | K-MET / KINEX |
| Objednací kód | 1148 |
| Počet listů | 58 |
| Metrické závity | 60°, 0,25–6 mm, 24 listů |
| Whitworth | 55°, 28 listů |
| G / BSP | 8, 10, 11, 14, 19 a 28 TPI, 6 listů |
| Hmotnost | 0,10 kg |
| EAN | 8585065603172 |
Praktická pomůcka pro zámečníky, soustružníky, údržbáře, servisní techniky, instalatéry, nástrojaře i domácí dílnu. Jednou kompaktní sadou lze kontrolovat několik běžných systémů závitů bez nutnosti používat samostatné měrky.
Doplňkové parametry
| Kategorie: | Měrky a šablony |
|---|---|
| Hmotnost: | 0.1 kg |
| EAN: | 8585065603172 |
