IGM FD6350 Přídavná šablona 6,3mm minirybinový polokrytý spoj (FD6350)

Kód: FD6350
Neohodnoceno
2 252 Kč –5 %
FD6350 web 01
2 252 Kč –5 % 2 139 Kč / ks 1 768 Kč bez DPH Měrná cena:
SKLADEM do 48h
Možnosti doručení

Detailní informace

Detailní popis produktu

IGM FD6350 je přídavná ocelová šablona pro cinkovací přípravek IGM FD600 k výrobě 6,3 mm minirybinového polokrytého spoje v materiálu tloušťky 8-12 mm.

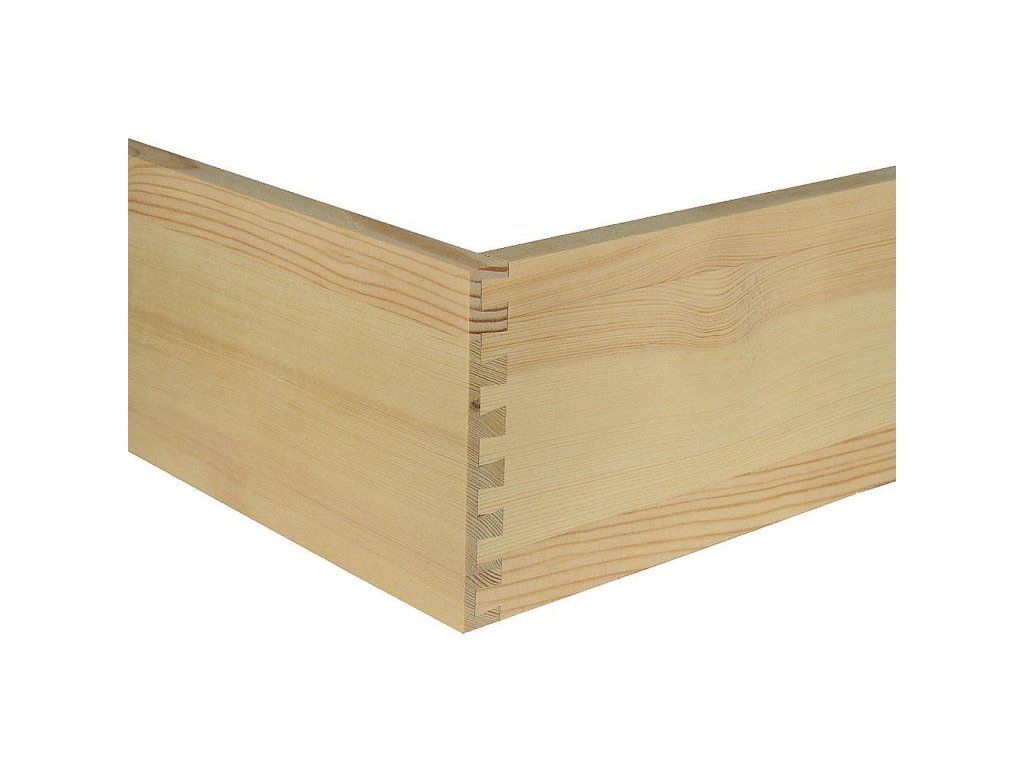

Šablona rozšiřuje přípravek FD600 o menší variantu polokrytého rybinového spoje pro tenké dílce. Je vhodná například pro menší zásuvky, krabičky, šperkovnice a další výrobky z tenčího materiálu. Polokryté provedení zakrývá čela rybin z pohledové strany dílce a zachovává tak čistý vzhled čelní plochy.

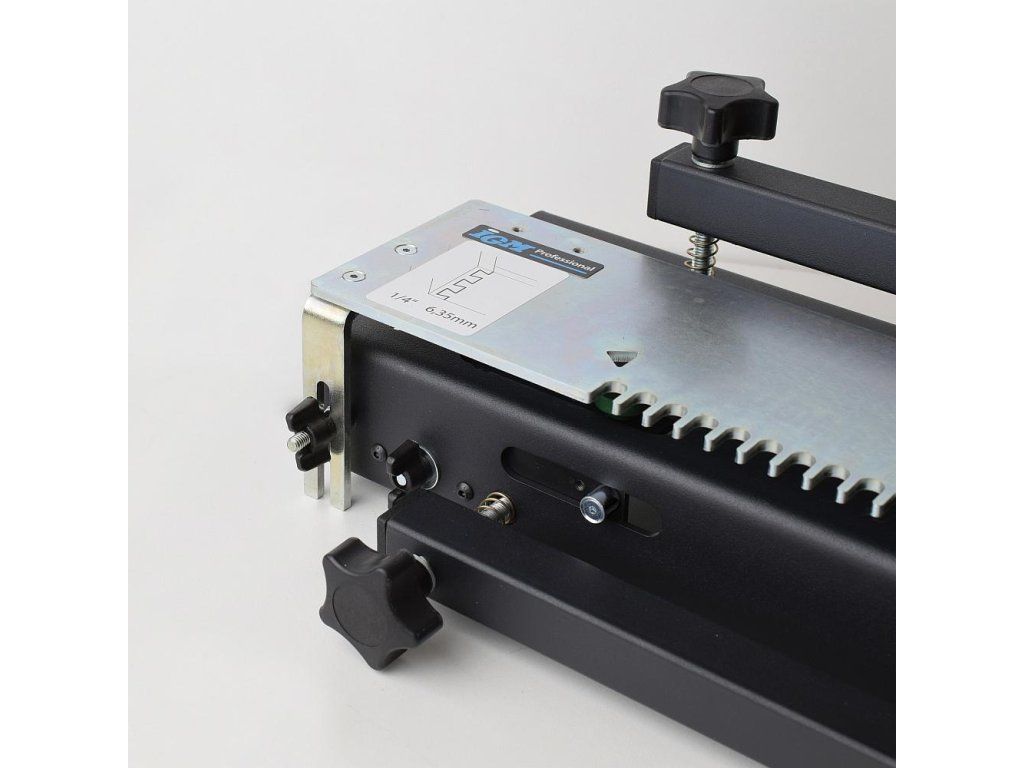

Frézka je při obrábění vedena kopírovacím kroužkem podél přesně vyrobené ocelové šablony, což umožňuje opakovat stejný spoj v celé sérii. Pro výrobu spoje je určena fréza IGM M118-06081. Kopírovací kroužek 7,8 x 4 mm a zelené dorazy pro správné ustavení dílců jsou součástí balení šablony.

Fréza není součástí balení.

  • Kompatibilita: IGM FD600
  • Velikost spoje: 6,3 mm
  • Tloušťka obrobku: 8-12 mm
  • Maximální šířka obrobku: 610 mm
  • Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 8° D6x6,9 L60 S=8 HW, M118-06081
  • Kopírovací kroužek: 7,8 x 4 mm

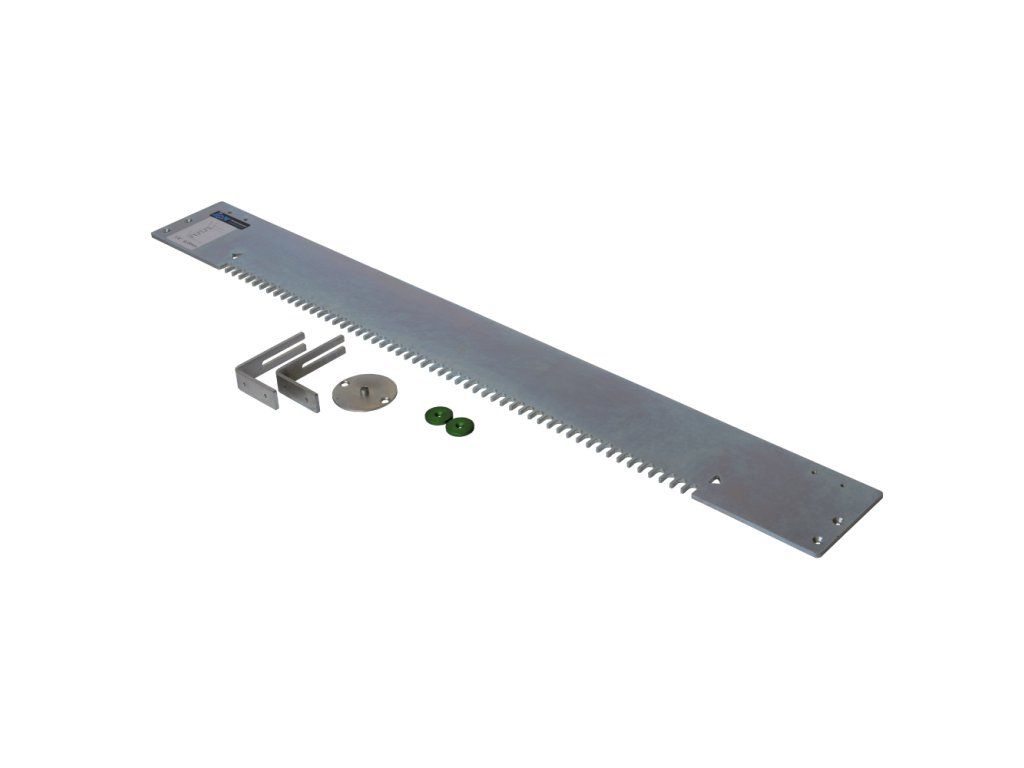

Součást balení:

  • 1x Ocelová šablona
  • 1x IGM Kopírovací kroužek ocelový - D7,8x4mm
  • 1x Sada zelených dorazů

Doplňkové parametry

Kategorie: Cinkovací přípravky
Hmotnost: 2.6 kg
EAN: 8591761002348
