IGM FD6190 Přídavná šablona 19mm otevřený rybinový spoj (FD6190)

Kód: FD6190
Neohodnoceno
2 571 Kč –4 %
FD6190 web 01
2 571 Kč –4 % 2 443 Kč / ks 2 019 Kč bez DPH Měrná cena:
SKLADEM do 48h
Možnosti doručení

Detailní informace

Detailní popis produktu

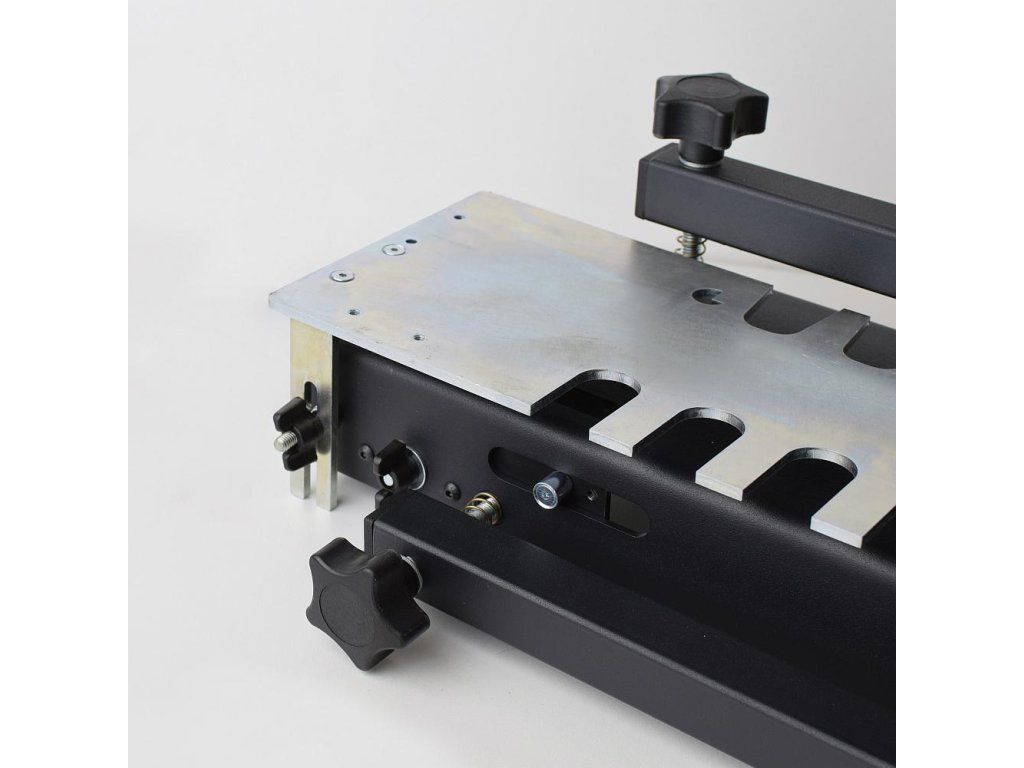

IGM FD6190 je oboustranná ocelová šablona pro cinkovací přípravek IGM FD600 k výrobě 19 mm otevřeného rybinového spoje. Je určena pro materiál tloušťky 16-25 mm a obrobky široké 50,6-610 mm.

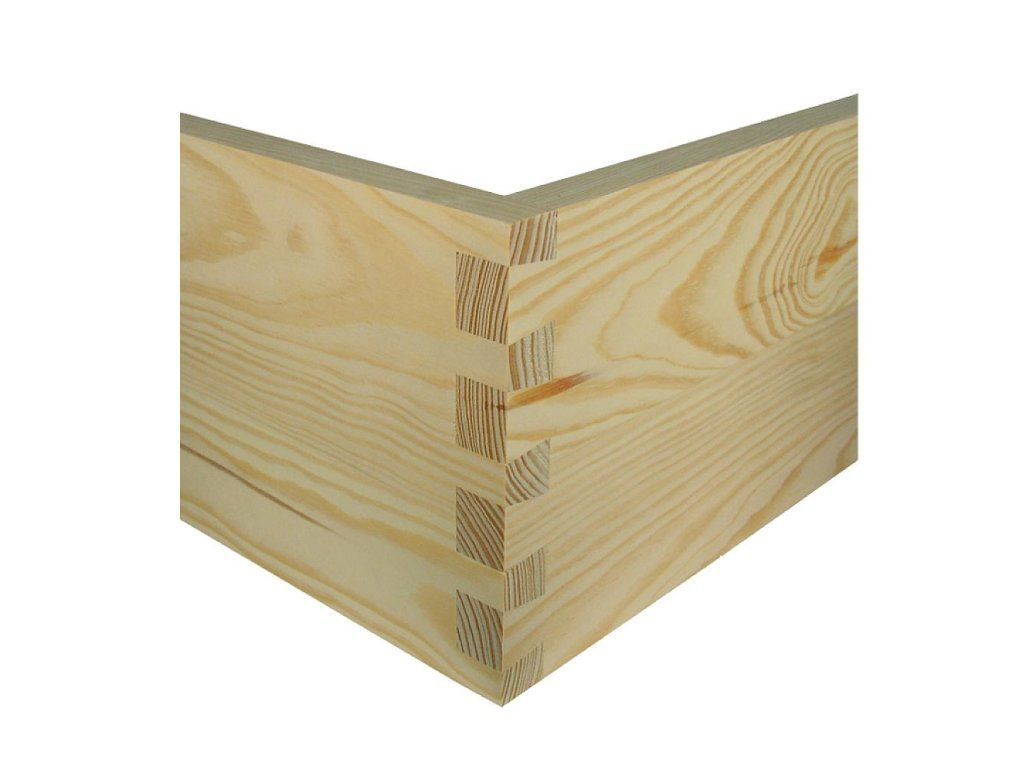

Šablona je určena pro výrobu velkého otevřeného rybinového spoje ve větších a silnějších dílcích. Je vhodná například pro masivnější krabice, bedny, zásuvky a nábytkové korpusy. Větší rybiny zůstávají po sestavení viditelné z obou stran a vytvářejí výrazný konstrukční i dekorativní prvek.

Šablona je oboustranná. Jedna část slouží k frézování čepů a druhá k frézování rybinové části spoje. Pro výrobu jednoho spoje se proto používají dvě stopkové frézy a dva kopírovací kroužky. Kopírovací kroužek 22 x 4 mm je součástí balení šablony, zatímco kroužek 15,8 x 4 mm je dodáván se základním přípravkem FD600.

Frézy nejsou součástí balení.

  • Kompatibilita: IGM FD600
  • Velikost spoje: 19 mm
  • Tloušťka obrobku: 16-25 mm
  • Šířka obrobku: 50,6-610 mm
  • Potřebná fréza: IGM M100 Drážkovací fréza - D12,55x25,4 L65 S=8 HW, M100-12781
  • Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 7° D19,05x25,4 L70 S=8 HW, M118-19081
  • Kopírovací kroužky: 22 x 4 mm a 15,8 x 4 mm

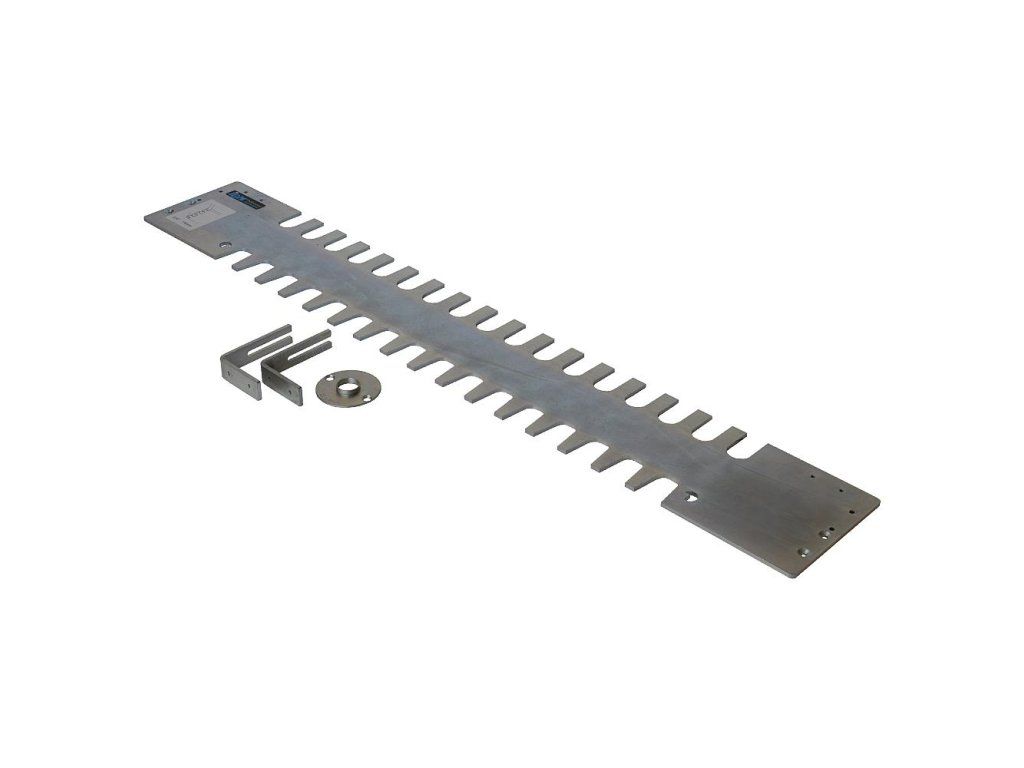

Součást balení:

  • 1x Ocelová oboustranná šablona
  • 1x IGM Kopírovací kroužek ocelový - D22x4mm

Doplňkové parametry

Kategorie: Cinkovací přípravky
Hmotnost: 3.3 kg
EAN: 8591761002331
