IGM FD6170 Přídavná šablona 12,7mm otevřený rybinový spoj (FD6170)

Kód: FD6170
Neohodnoceno
2 571 Kč –4 %
FD6170 web 01
2 571 Kč –4 % 2 443 Kč / ks 2 019 Kč bez DPH Měrná cena:
SKLADEM do 48h
Možnosti doručení

Detailní informace

Detailní popis produktu

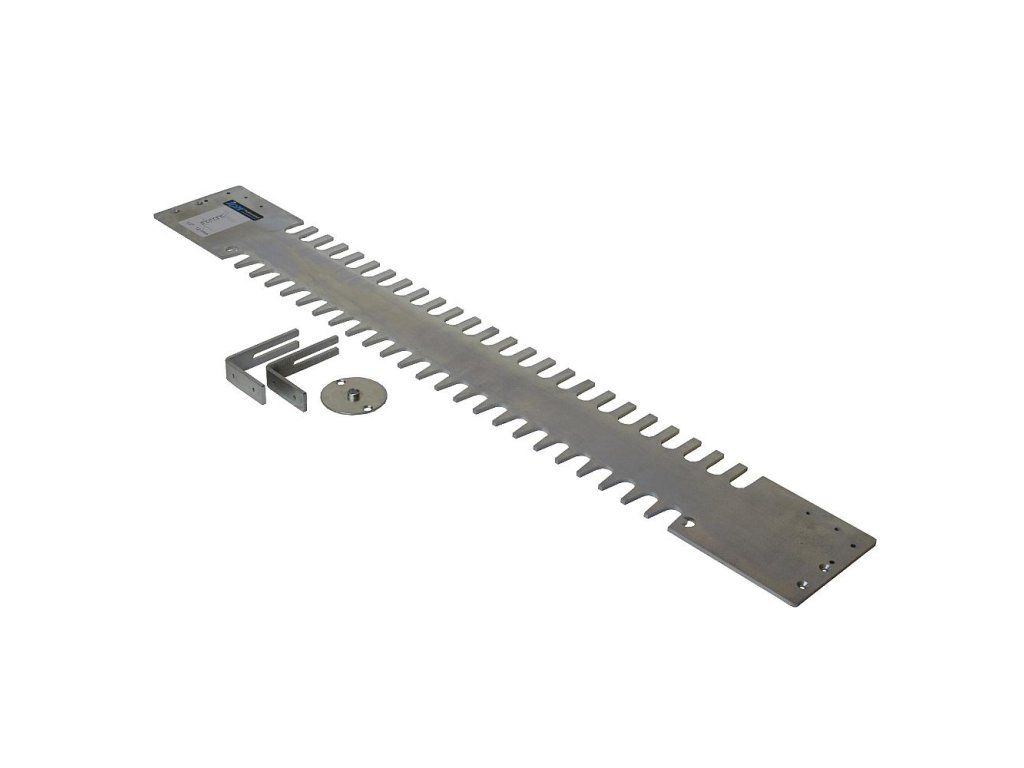

IGM FD6170 je oboustranná ocelová šablona pro cinkovací přípravek IGM FD600 k výrobě 12,7 mm otevřeného rybinového spoje. Je určena pro materiál tloušťky 8-19 mm a obrobky široké 31,6-610 mm.

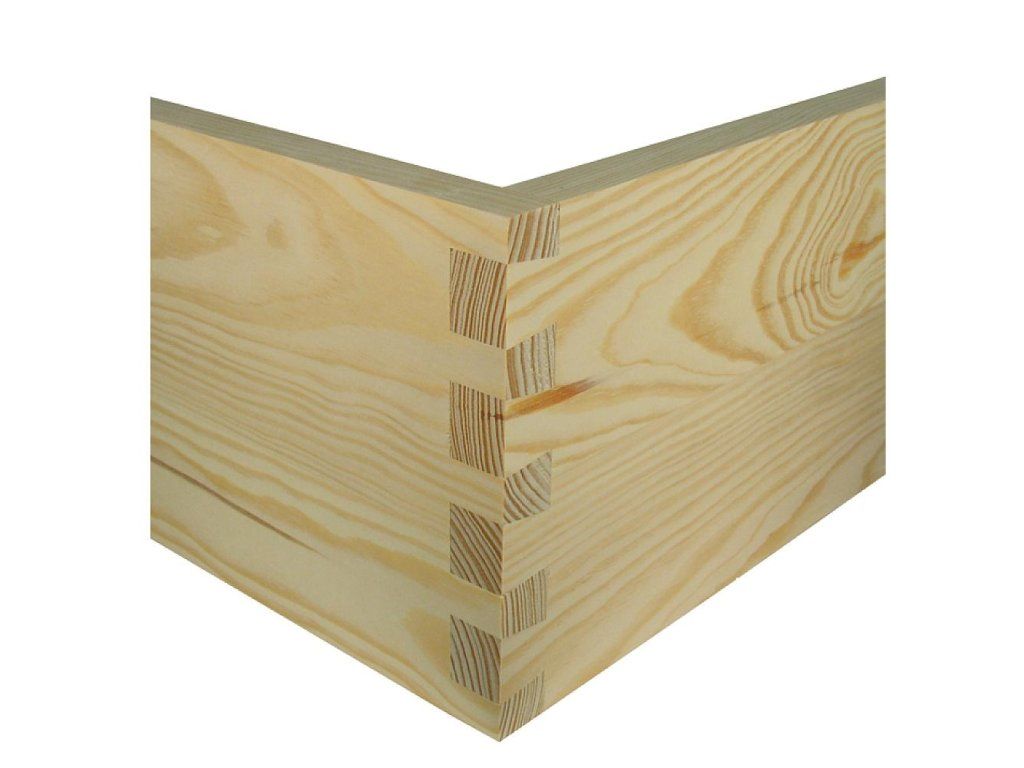

Šablona umožňuje vyrábět pohledové otevřené rybinové spoje například při výrobě zásuvek, krabiček, korpusů a dalších výrobků z masivního dřeva. Rybinový spoj zůstává po sestavení viditelný z obou stran a vytváří pevný konstrukční i dekorativní prvek.

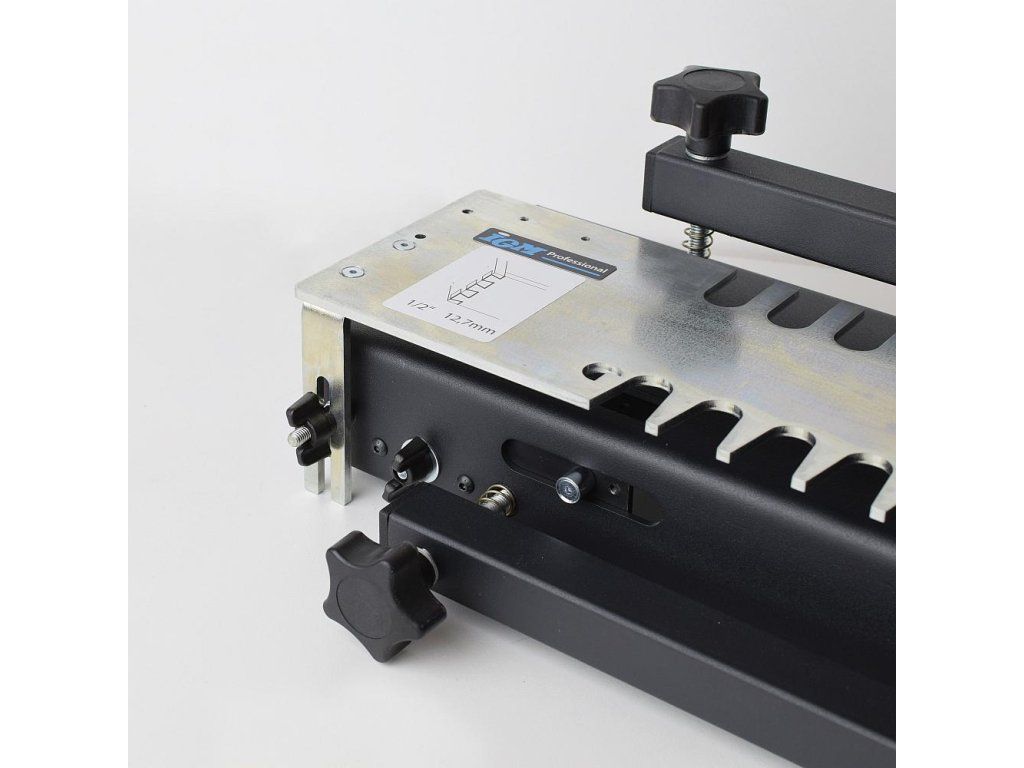

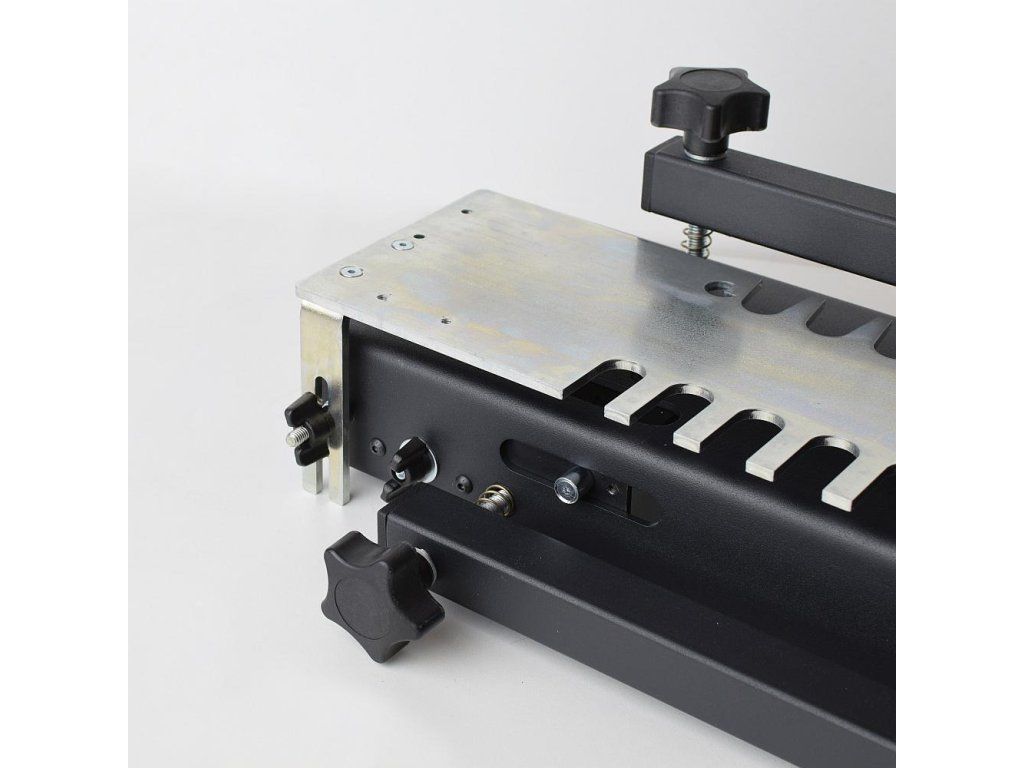

Šablona je oboustranná. Jedna část slouží k frézování čepů a druhá k frézování rybinové části spoje. Pro výrobu jednoho spoje se proto používají dvě stopkové frézy a dva kopírovací kroužky. Kopírovací kroužek 11,1 x 4 mm je součástí balení šablony, zatímco kroužek 15,8 x 4 mm je dodáván se základním přípravkem FD600.

Frézy nejsou součástí balení.

  • Kompatibilita: IGM FD600
  • Velikost spoje: 12,7 mm
  • Tloušťka obrobku: 8-19 mm
  • Šířka obrobku: 31,6-610 mm
  • Potřebná fréza: IGM M100 Drážkovací fréza - D8x25,4 L68 S=8 HW, M100-08081
  • Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 8° D12,7x20 L68 S=8 HW, M118-12981
  • Kopírovací kroužky: 11,1 x 4 mm a 15,8 x 4 mm

Součást balení:

  • 1x Ocelová oboustranná šablona
  • 1x IGM Kopírovací kroužek ocelový - D11,1x4mm

Doplňkové parametry

Kategorie: Cinkovací přípravky
Hmotnost: 3.1 kg
EAN: 8591761002324
