IGM FD6130 Přídavná šablona 12,7mm čepový spoj (FD6130)

Kód: FD6130
Neohodnoceno
2 454 Kč –5 %
FD6130 web 01
2 454 Kč –5 % 2 330 Kč / ks 1 926 Kč bez DPH Měrná cena:
SKLADEM do 48h
Možnosti doručení

Detailní informace

Detailní popis produktu

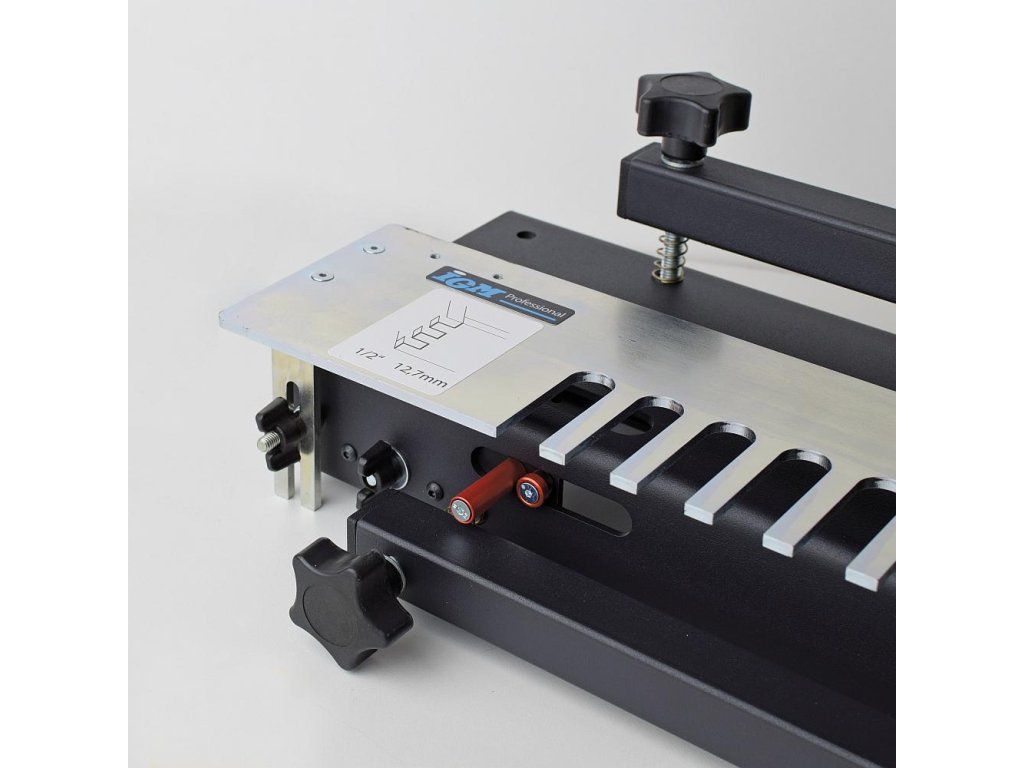

IGM FD6130 je přídavná ocelová šablona pro cinkovací přípravek IGM FD600 k výrobě přesného 12,7 mm čepového spoje. Je určena pro materiál tloušťky 8-22 mm a obrobky široké 38,1-610 mm.

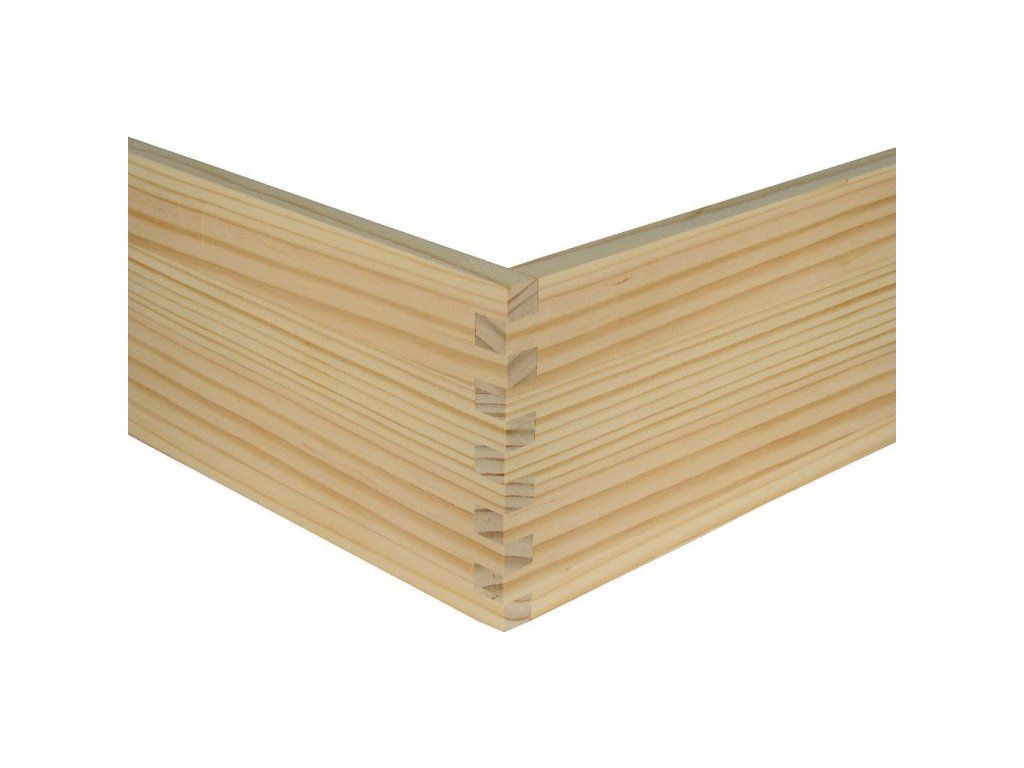

Šablona rozšiřuje možnosti cinkovacího přípravku IGM FD600 o výrobu 12,7 mm čepového spoje. Větší 12,7 mm čepový spoj je vhodný pro zásuvky, bedýnky, krabice a korpusové dílce ze silnějšího materiálu, kde vytváří výraznější rohové spojení. Obě části spoje se frézují současně pomocí horní frézky vedené kopírovacím kroužkem, což umožňuje rychlou a opakovatelnou výrobu stejného spoje.

Pro frézování je určena drážkovací fréza IGM M100-12781. Používá se kopírovací kroužek 15,8 x 4 mm, který je součástí základního cinkovacího přípravku FD600. Červené dorazy pro správné ustavení dílců jsou součástí balení šablony.

Fréza a kopírovací kroužek nejsou součástí balení šablony. Kopírovací kroužek 15,8 x 4 mm je dodáván s přípravkem IGM FD600.

  • Kompatibilita: IGM FD600
  • Velikost spoje: 12,7 mm
  • Tloušťka obrobku: 8-22 mm
  • Šířka obrobku: 38,1-610 mm
  • Potřebná fréza: IGM M100 Drážkovací fréza - D12,55x25,4 L65 S=8 HW, M100-12781
  • Potřebný kopírovací kroužek: 15,8 x 4 mm

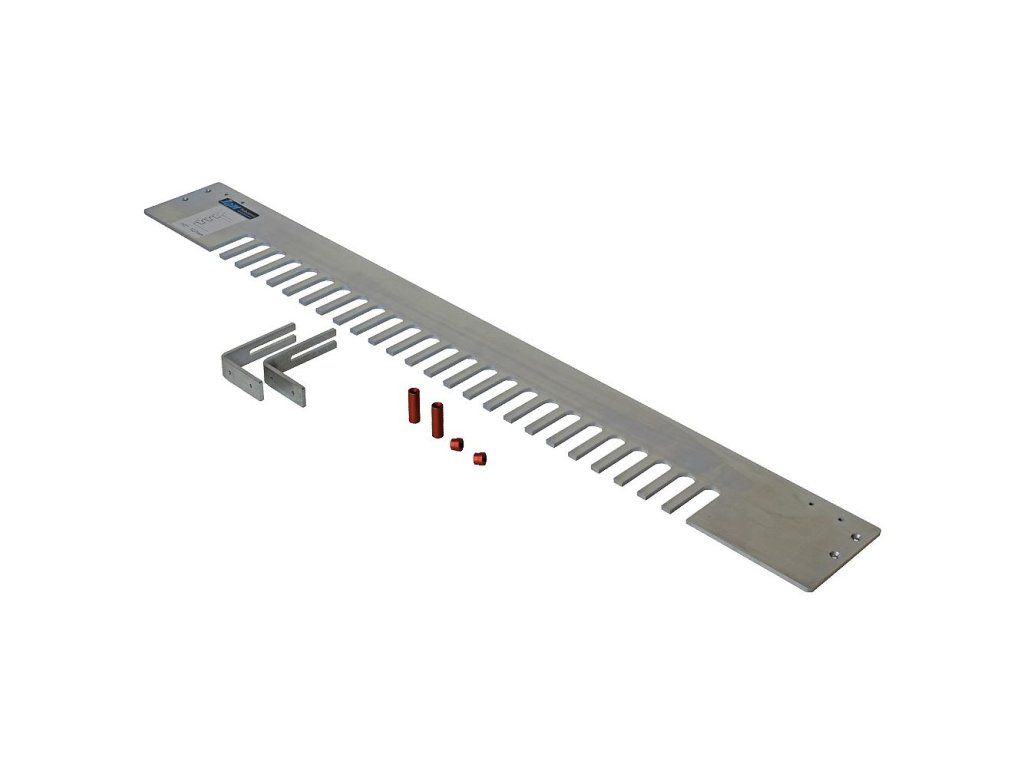

Součást balení:

  • 1x Ocelová šablona
  • 1x Sada červených dorazů

Doplňkové parametry

Kategorie: Cinkovací přípravky
Hmotnost: 2.7 kg
EAN: 8591761002317
