IGM FD6080 Přídavná šablona 8mm čepový spoj (FD6080)
Kód: FD6080Související produkty
Detailní popis produktu

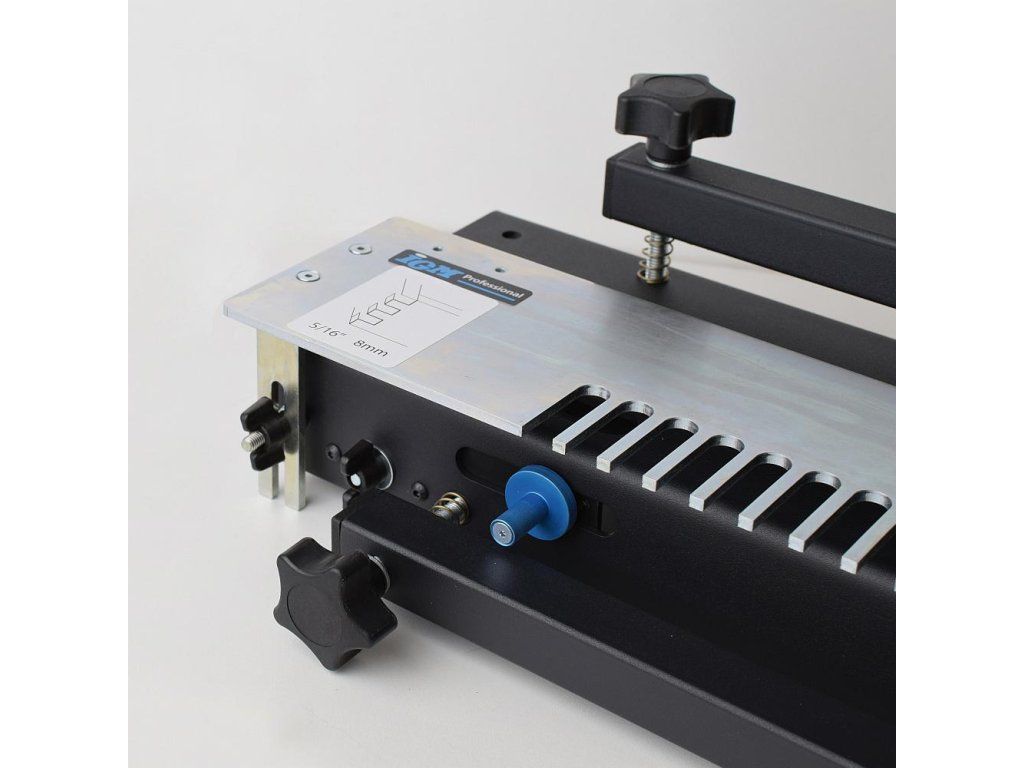

IGM FD6080 je přídavná ocelová šablona pro cinkovací přípravek IGM FD600 k výrobě přesného 8 mm čepového spoje. Je určena pro materiál tloušťky 8-15 mm a obrobky široké 24-610 mm.

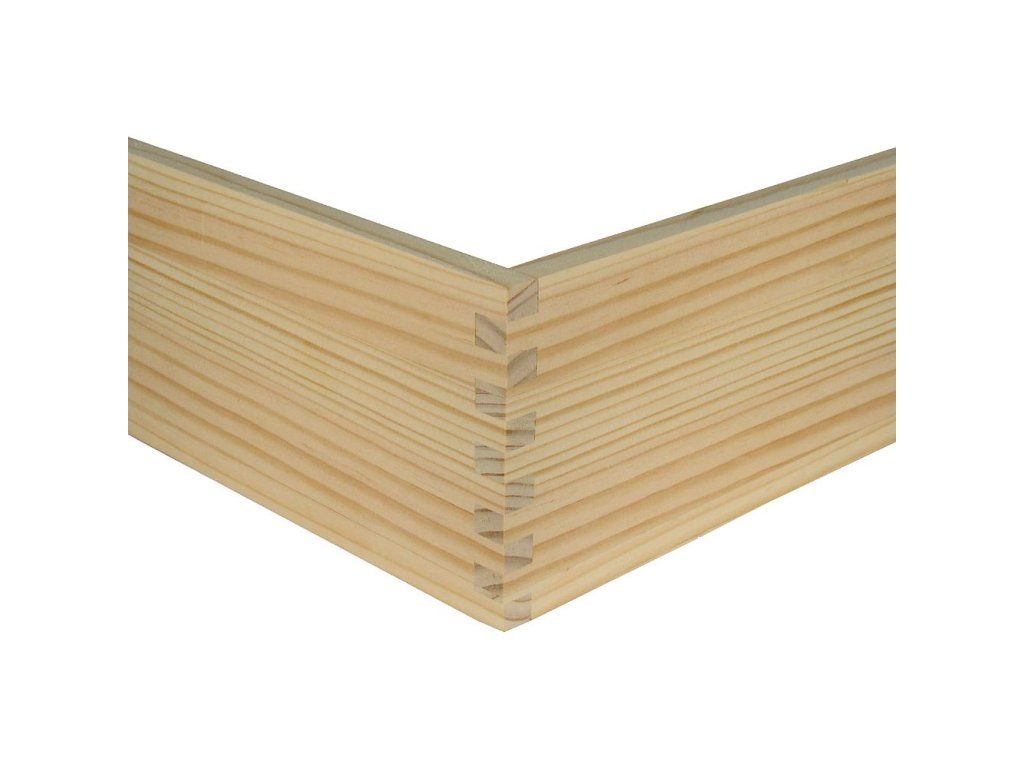

Šablona rozšiřuje možnosti cinkovacího přípravku IGM FD600 o výrobu 8 mm čepového spoje. Menší 8 mm čepový spoj je vhodný pro spojování tenčích dílců, například při výrobě menších zásuvek, krabiček, organizérů a lehčích korpusových konstrukcí. Obě části spoje se frézují současně pomocí horní frézky vedené kopírovacím kroužkem, což umožňuje rychlou a opakovatelnou výrobu stejného spoje.
Pro frézování je určena drážkovací fréza IGM M100-08081. Kopírovací kroužek 11,1 x 4 mm a modré dorazy pro správné ustavení dílců jsou součástí balení šablony.
Fréza není součástí balení.
- Kompatibilita: IGM FD600
- Velikost spoje: 8 mm
- Tloušťka obrobku: 8-15 mm
- Šířka obrobku: 24-610 mm
- Potřebná fréza: IGM M100 Drážkovací fréza - D8x25,4 L68 S=8 HW, M100-08081
- Kopírovací kroužek: 11,1 x 4 mm

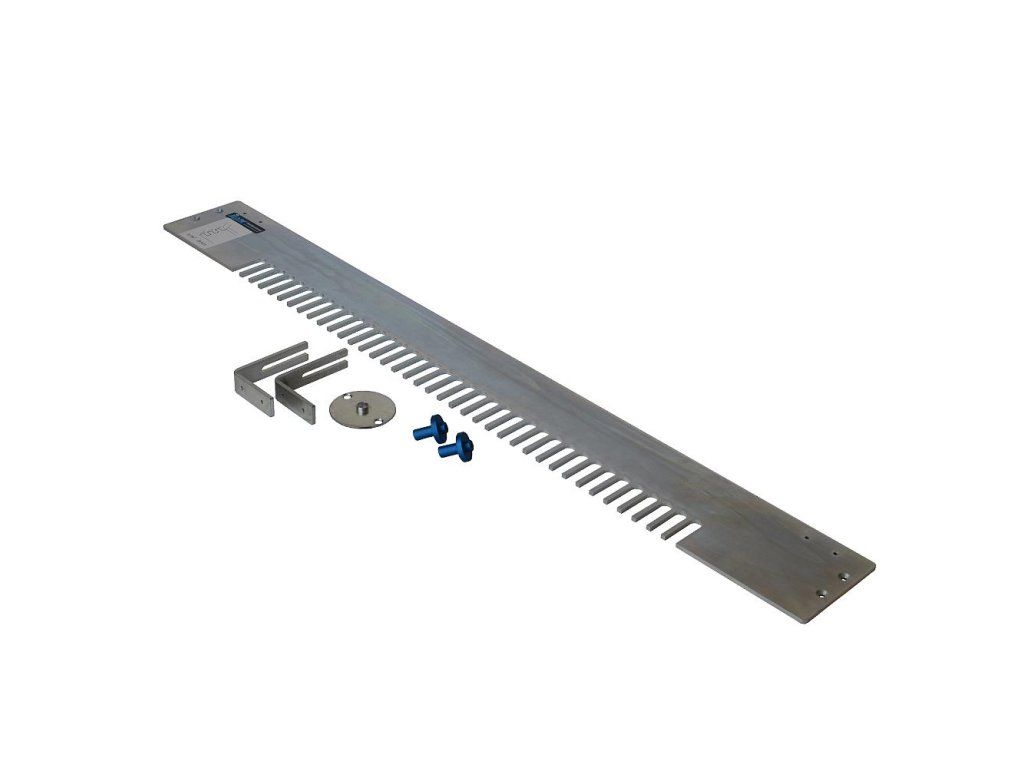

Součást balení:
- 1x Ocelová šablona
- 1x IGM Kopírovací kroužek ocelový - D11,1x4mm
- 1x Sada modrých dorazů
Doplňkové parametry
| Kategorie: | Cinkovací přípravky |
|---|---|
| Hmotnost: | 2.39 kg |
| EAN: | 8591761002294 |
