IGM FD3190 Přídavná šablona 19mm otevřený rybinový spoj (FD3190)

Kód: FD3190
Neohodnoceno
1 826 Kč –4 %
FD3190 web 01
1 826 Kč –4 % 1 735 Kč / ks 1 434 Kč bez DPH Měrná cena:
SKLADEM do 48h
Možnosti doručení

Detailní informace

Detailní popis produktu

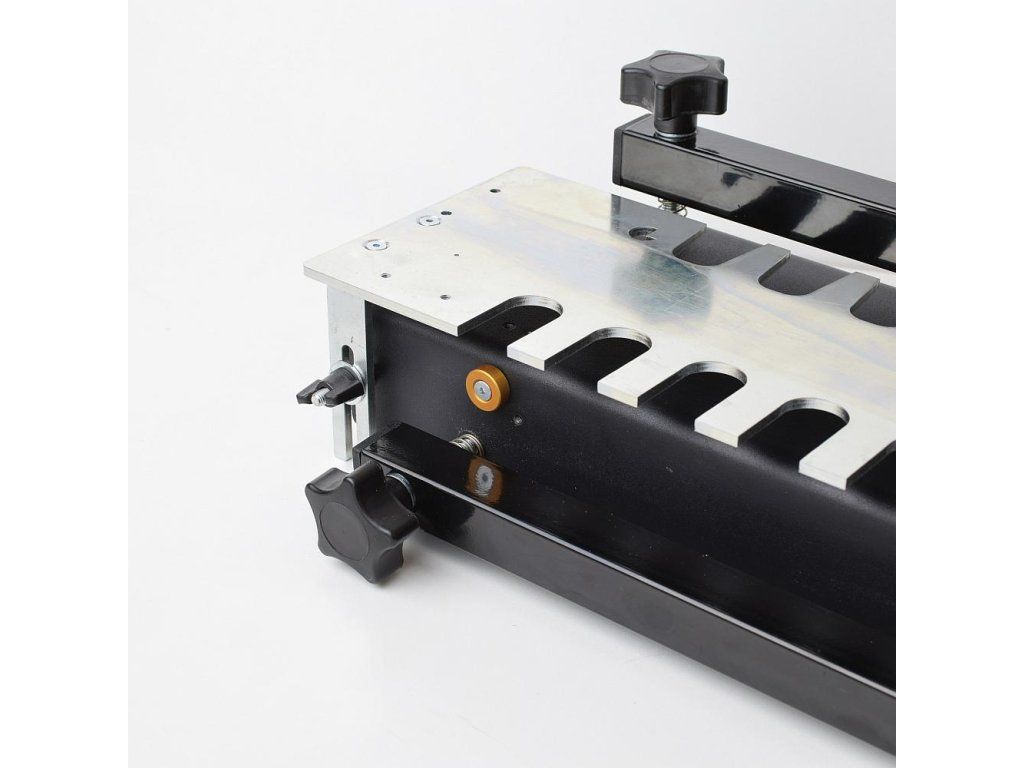

IGM FD3190 je oboustranná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě 19 mm otevřeného rybinového spoje. Je určena pro materiál tloušťky 16-25 mm a obrobky široké 50,6-305 mm.

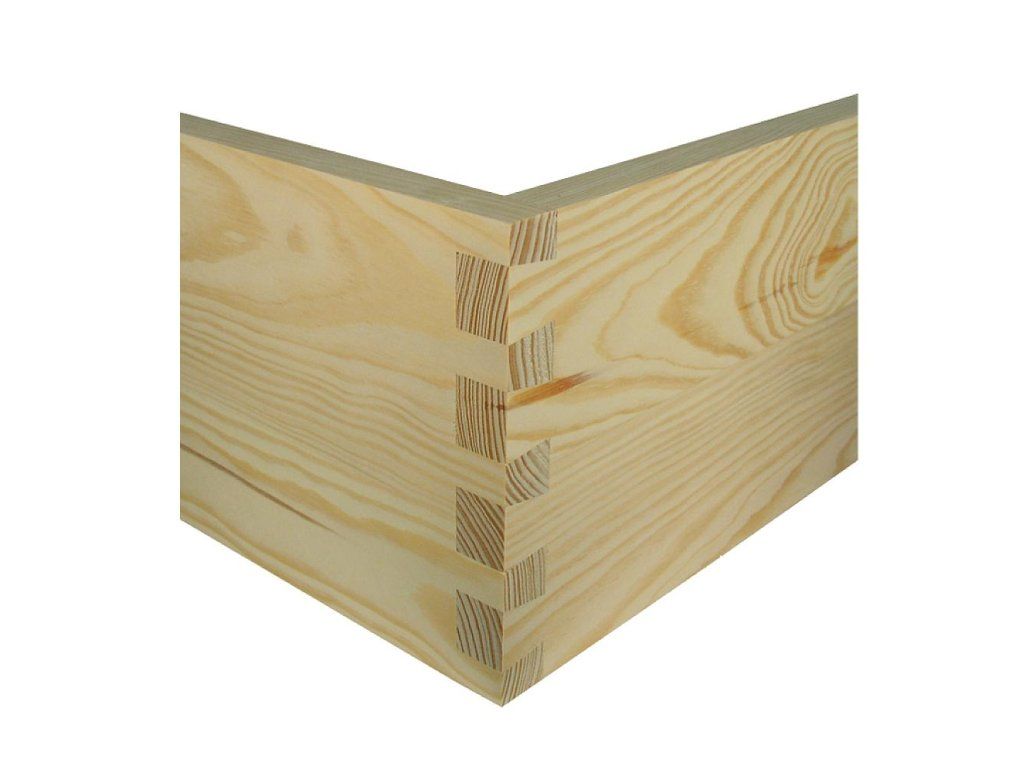

Šablona je určena pro výrobu velkého otevřeného rybinového spoje ve větších a silnějších dílcích. Je vhodná například pro masivnější krabice, bedny, zásuvky a nábytkové korpusy. Větší rybiny zůstávají po sestavení viditelné z obou stran a vytvářejí výrazný konstrukční i dekorativní prvek.

Šablona je oboustranná. Jedna část slouží k frézování čepů a druhá k frézování rybinové části spoje. Pro výrobu jednoho spoje se proto používají dvě stopkové frézy a dva kopírovací kroužky. Kopírovací kroužek 22 x 4 mm je součástí balení šablony, zatímco kroužek 15,8 x 4 mm je dodáván se základním přípravkem FD300.

Frézy nejsou součástí balení.

  • Kompatibilita: IGM FD300
  • Velikost spoje: 19 mm
  • Tloušťka obrobku: 16-25 mm
  • Šířka obrobku: 50,6-305 mm
  • Potřebná fréza: IGM M100 Drážkovací fréza - D12,55x25,4 L65 S=8 HW, M100-12781
  • Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 7° D19,05x25,4 L70 S=8 HW, M118-19081
  • Kopírovací kroužky: 22 x 4 mm a 15,8 x 4 mm

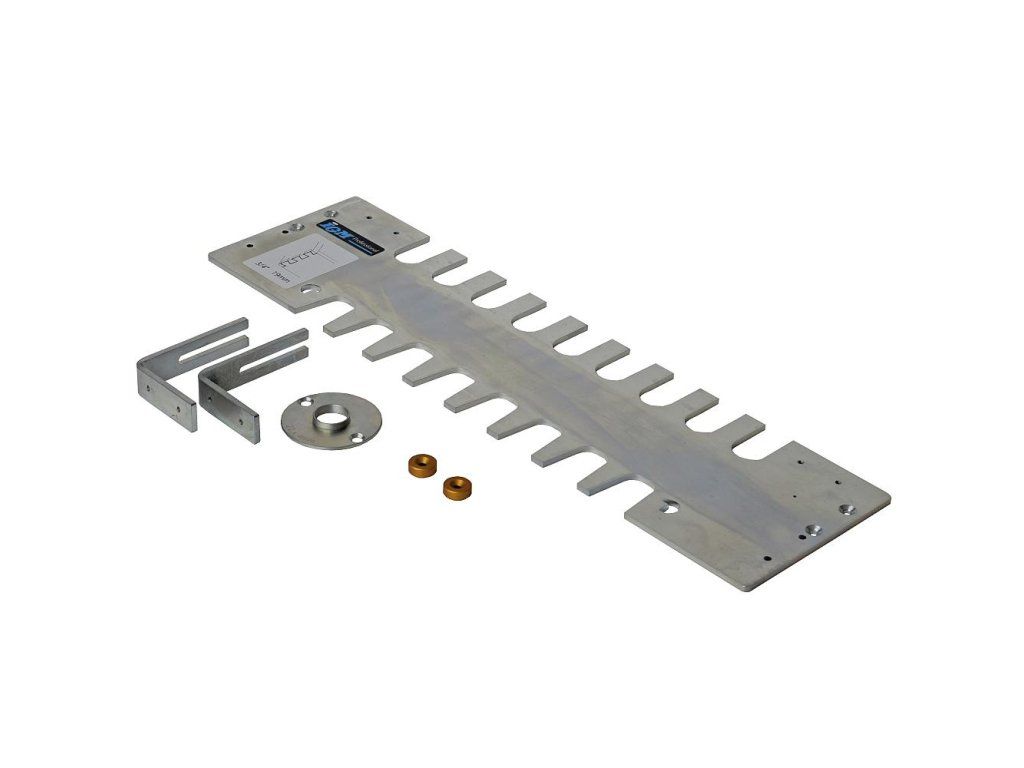

Součást balení:

  • 1x Ocelová oboustranná šablona
  • 1x IGM Kopírovací kroužek ocelový - D22x4mm
  • 1x Sada oranžových dorazů

Doplňkové parametry

Kategorie: Cinkovací přípravky
Hmotnost: 2.1 kg
EAN: 8591761001297
